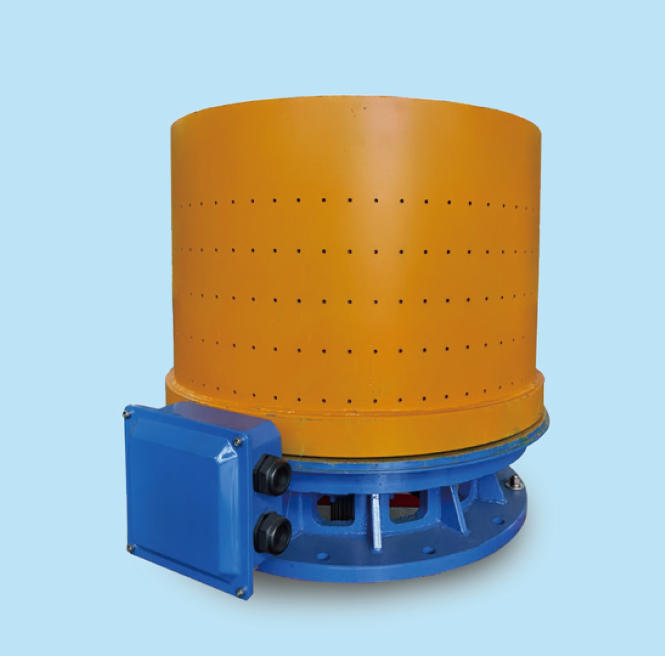

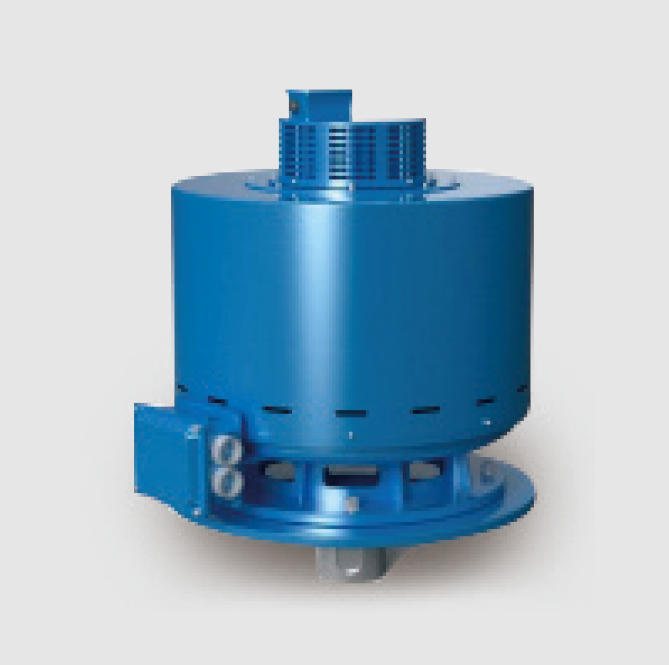

在传统的低速大扭矩永磁直驱电机中，多数采用内转子的电机结构；少数的公司外转子结构，也未能解决定子散热、密封等方面的问题；我们团队研发设计的：双外冷永磁直驱电机系统，极大简化了电机结构、同时解决了电机定子、转子散热、密封等问题，与传统的内转子低速大扭矩永磁直驱电机相比，同样体积的电机可增大输出扭矩达1.6~1.8 倍； 相关产品已形成由500N*m~26000N*m 的系列产品，且已批量生产，产品覆盖：锂电池生产搅拌、药业搅拌、化工冶炼提纯搅拌、冷却塔风机电机、滚筒电机等领域；部分产品经客户现场稳定运行产品已达5 年。

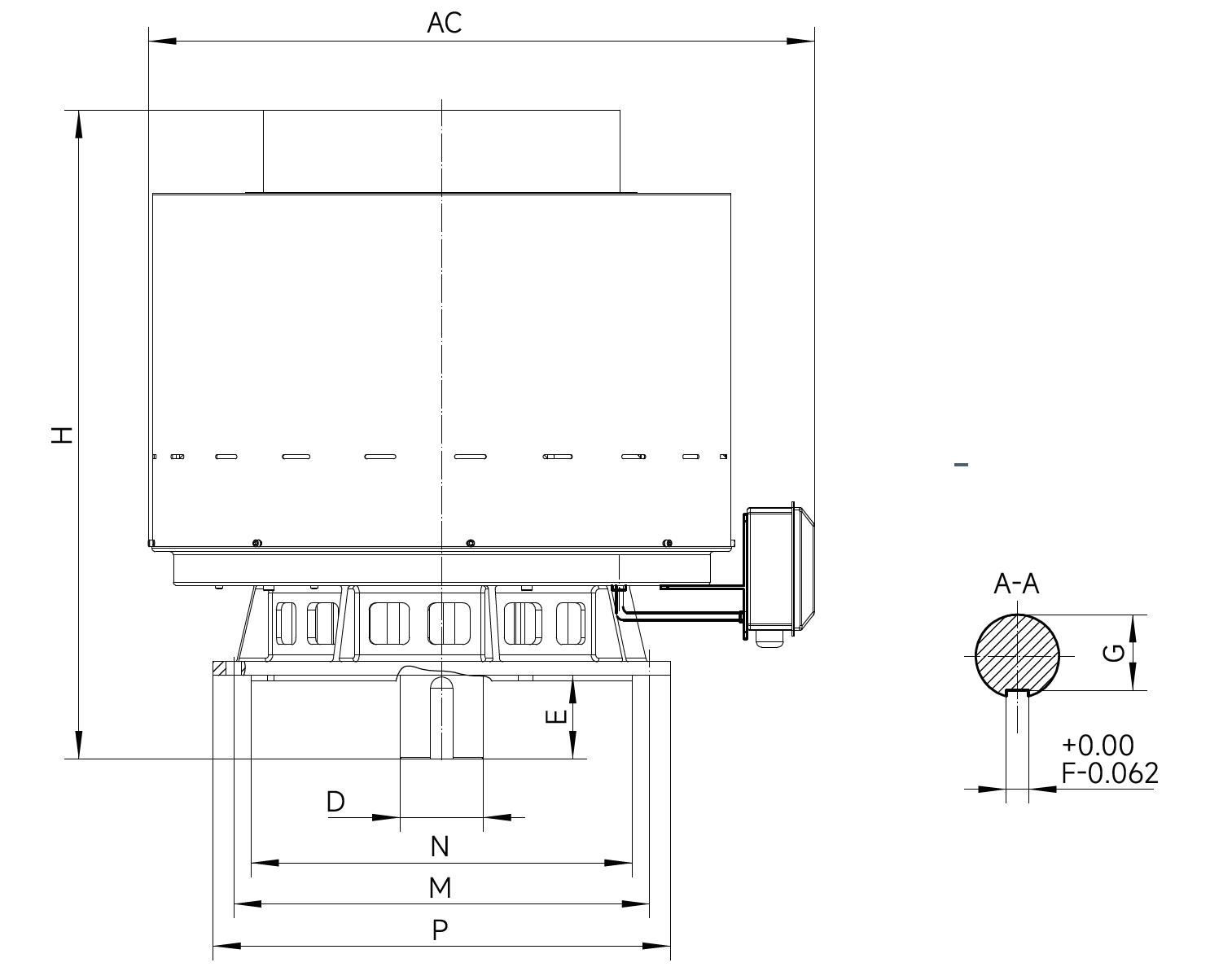

PDM 系列低速直驱电机外形安装尺寸图
  D E F G M N P S T AC H
PDM445系列 90 120 25 81 500 450 550 8-φ22 6 532 750
PDM610系列 110 120 28 100 600 550 660 8-φ22 6 698 868
PDM670系列 120 120 32 109 600 550 660 8-φ22 6 756 868
PDM740系列 120 120 32 109 600 550 660 8-φ22 6 836 1050
PDM850系列 160 250 40 147 750 642 800 8-φ24 6 946 1150
低速直驱电机选型表
转矩（） 电机系列 转速（rpm）
    36 45 60 75 90 120
700 PDM445     4.39 5.49 6.59 8.79
1000     6.28 7.85 9.42 12.56
1500     9.42 11.77 14.13 18.84
2000     12.56 15.70 18.84 25.12
2500 PDM610     15.70 19.62 23.55 31.40
3000     18.84 23.55 28.26 37.68
3500     21.98 27.47 32.97 43.96
4000 PDM670   18.84 25.12 31.40 37.68
4500   21.19 28.26 35.32 42.39
5000   23.55 31.40 39.25 47.10
6000 PDM740   28.26 37.68 47.10 56.52
6500   30.61 40.82 51.02 61.23
7000   32.97 43.96 54.95 65.94
7500   35.32 47.10 58.87 70.65
10000 PDM850   47.10 62.80 78.50 94.20
13000   61.23 81.64 102.05 122.46
15000   70.65 94.20 117.75 141.30
17000   80.07 106.76 133.45 160.14
20000 PDM980 75.36 94.20 125.60
24000 90.43 113.04 150.72
26000 97.96 122.46 163.28
28000 105.50 131.88 175.84
